Ħarsa ġenerali

Servo drive elettriku, imsejjaħ servo drive, huwa mezz avvanzat ta 'kontroll tal-mutur li jintegra t-teorija tal-elettronika tal-enerġija, it-teorija tal-kontroll, skoperta awtomatika, makkinarju ta' preċiżjoni u teknoloġiji oħra. Jista 'jikkonverti l-vultaġġ tad-dħul jew is-sinjal tal-kurrent, permezz tal-konvertitur intern u l-kontrollur, fl-ispostament angolari, veloċità angolari jew output tat-torque fuq ix-xaft tal-mutur biex jinkiseb is-sewqan u l-kontroll tal-oġġett ikkontrollat.

Il-prinċipju bażiku tax-xogħol ta 'servo drive elettriku huwa bbażat fuq sistema ta' kontroll b'ċirku magħluq. Normalment jikkonsisti f'servo motors, amplifikaturi tal-qawwa, sensuri tal-pożizzjoni u kontrolluri. Meta jaħdem, il-kontrollur jirċievi l-kmand tas-sinjal mill-kompjuter ospitanti, jikkalkula s-sinjal tad-differenza permezz tal-algoritmu intern, u mbagħad jikkontrolla l-amplifikatur tal-qawwa biex joħroġ il-kurrent jew il-vultaġġ korrispondenti biex isuq il-mutur servo biex idur. Fl-istess ħin, is-sensorju tal-pożizzjoni jiskopri l-informazzjoni tal-pożizzjoni tal-mutur f'ħin reali u jerġa 'jiddaħħal lill-kontrollur biex jifforma kontroll b'ċirku magħluq biex jiżgura li l-mutur jimxi b'mod preċiż skont ir-rekwiżiti tal-istruzzjoni.

Vantaġġi

1. Preċiżjoni għolja: servo drive elettriku jista 'jikseb pożizzjoni ta' preċiżjoni għolja u kontroll tal-veloċità, speċjalment adattat għall-ħtiġijiet tal-manifattura ta 'preċiżjoni.

2. Prestazzjoni għolja: servo drive għandu l-vantaġġi ta 'veloċità ta' rispons mgħaġġel, prestazzjoni dinamika għolja u ħsejjes baxxi, li jistgħu jadattaw għal ħidmiet kumplessi ta 'kontroll tal-moviment.

3. Affidabbiltà għolja: l-użu ta 'teknoloġija avvanzata tal-elettronika tal-enerġija u algoritmi ta' kontroll, servo drives għandhom grad għoli ta 'affidabilità u stabbiltà, sabiex il-prodott ikun aktar siewi, u l-ispejjeż tal-manutenzjoni jitnaqqsu, kost-effettivi.

4. Versatilità: servo drive għandu varjetà ta 'protokolli u interfaces ta' komunikazzjoni, faċli biex tiskambja data u taħdem mal-kompjuter ospitanti u tagħmir ieħor.

Dimensjoni

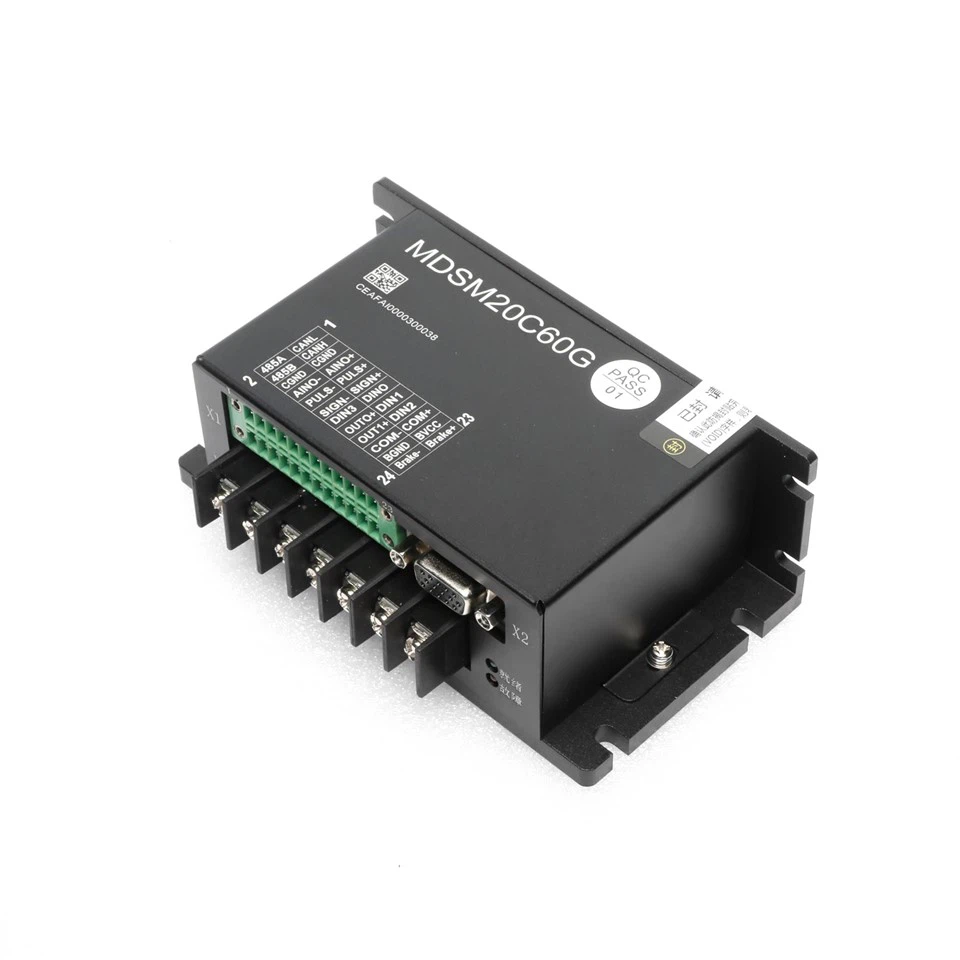

MDSM20C60G

Speċifikazzjoni

ltem	Parametri
Mudell	MDSM20C60G
Limitu Firxa tal-Provvista tal-Enerġija	16 ~ 60VDC
Kurrent Rated	20Armi ± 2%
Kurrent Massimu	50Arms±1%
Ħin Massimu ta' Tagħbija Eċċessiva	10S
Ħin ta 'rkupru ta' tagħbija żejda	90S
Iżolament nominali jifilħu vultaġġ	Input u output DC 1000V tnixxija kurrenti għall-egħluq inqas minn 3mA.
Frekwenza tas-sewqan	16KHz±0.1KHz
Reżistenza ta 'insulazzjoni tal-magna kollha	Akbar minn jew ugwali għal 1M f'temperatura ta '40 grad u 95% umdità
Metodu ta 'Kontroll tal-Enerġija	Kontroll tal-vettur
Ħin medju bejn fallimenti (MTBF)	Iktar minn jew ugwali għal 5000 siegħa
